分享一篇關于霓虹燈安裝工藝流程的文章

1.按設計圖紙要求和現場條件進行測量，定位放線將固定燈具及變壓器的支架確定，如需預埋鐵件應配合土建進行預埋，或?qū)㈣F件標在土建圖上由土建埋設。

     2.支架制作安裝

（1）霓虹燈管支架:一般用型鋼制作成框架，根據霓虹燈的大小制作支架，由設計出圖制作，框架應牢固、美觀，室外應抗風壓和腐蝕，安裝前應刷兩遍防銹漆將支架固定在預埋件上，可采用電焊焊接；如沒埋設鐵件可采用膨脹螺栓固定，但必須滿足強度要求，設計應提出意見。

（2）變壓器支架:霓虹燈變壓器應盡量靠近燈管安裝，可以減短高壓接線，室外安裝變壓器離地高度不應低于3m應加護欄，變壓器安裝應放在金屬箱內，箱兩側應開百頁窗通風散熱，應有防雨措施，應根據放金屬箱的實際情況用型鋼做支架，支架可安裝在墻上、屋面上，也可座在混凝土座墩上，但必須牢固、可靠。

3.燈具制作組裝

霓虹燈管一般由直徑10～20mm的玻璃管，經先放樣彎制做成。燈管兩端各裝一個電極，玻璃管內抽成真空后，再充入氖、氦等惰性氣體作為發光的介質，在電極的兩端加上高壓，電極發射電子激發管內惰性氣體，使電流導通燈管發出紅、綠、藍、黃、白等不同顏色的光束。表21.3.2.3.a是色彩與氣體、玻璃管顏色的關系表。

霓虹燈管的電離氣體在真空中是導電的，電阻與燈管的直徑、長度有關，并決定了燈管啟輝所需的電流和電壓，表21.3.2.3.b是燈管直徑與發光效率的關系。

4.燈具和變壓器安裝

（1） 霓虹燈管安裝:燈管安裝是用專用的絕緣支架固定或用各種玻璃、瓷制、塑料制的絕緣支持件固定，有的可用0.5的裸銅線扎緊，燈管固定后，與建筑物、構筑物表面距離不小于20mm，安裝在人不易觸及的地方，管端供電電壓為高壓，因此從變壓器2次引進霓虹燈的導線應采用額定電壓大于15kV的高壓絕緣電線，也可采用裸銅線外套玻璃保護管的做法，高壓線之間、高壓導線與敷設面之間的距離均不應小于50mm；高壓導線支持點間的距離，在水平敷設時為0.5m；垂直敷設時，支持點間的距離為0.75m；高壓導線在穿越建筑物時，應穿雙層玻璃管加強絕緣，玻璃管兩端須露出建筑物兩側，長度各為50～80mm。

室內或櫥窗里的小型霓虹燈管安裝時，在框架上拉緊已套上透明玻璃管的鍍鋅鐵絲，組成200～300mm間距的網格，然后將霓虹燈管用Φ0.5的裸銅絲或弦線等與玻璃管絞緊即可，如圖21.3.2.4.（1）所示。櫥窗內裝有霓虹燈時，櫥窗門應與霓虹燈變壓器一次側開關有聯鎖裝置，確保開門不接通霓虹燈電源，保證人身安全。

圖21.3.4.(1) 霓虹燈管綁扎固定

1.型鋼框架；2.Φ1.0鍍鋅鐵絲；

3.玻璃套管；4.霓虹燈管； 5.Φ0.5銅絲扎緊

（2）霓虹燈變壓器安裝:霓虹燈專用變壓器采用雙圈式，所供燈管長度不大于允許負載長度，室外變壓器及金屬箱應牢固安裝在支架、構架或混凝土座墩上。金屬箱的百葉窗應掛鋼板網，防止小動物飛禽進入，造成短路；霓虹燈支架及霓虹燈變壓器的鐵芯、金屬外殼，輸出端的一端以及保護箱等均應進行可靠的接地。

（3）霓虹燈一次電源:霓虹燈配電線路不得與其他照明設備共用一個回路。對于容量不超過4kW的霓虹燈，可采用單相供電，對超過4kW的大型霓虹燈，應三相供電、三相平衡。霓虹燈的控制，根據需要而選定，定時開關或控制開關。

控制箱一般裝設在鄰近霓虹燈的房間內。為防止在檢修霓虹燈時觸及高壓，在霓虹燈與控制箱之間應加裝電源控制開關和熔斷器，在檢修燈管時，先斷開控制箱開關再斷開現場的控制開關，以防止造成誤合閘而使霓虹燈管帶電的危險。

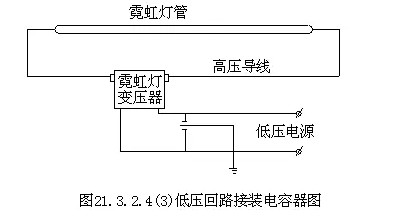

霓虹燈通電后，燈管內會產生高頻噪聲電波，它將輻射到霓虹燈的周圍，嚴重干擾電視機和收音機的正常使用。為了避免這種情況，在低壓回路上接裝一個適應的電容器就可以達到目的。如圖21.3.2.4.(3)所示。

5.調試、試運行

調試應調試控制開關是否達到設計或用戶的要求效果，能滿足設計的目的和用戶要求，應連續運行24h，每2h記錄一次，無異常可組織驗收。
